Bomba de paletas

Cuando el rotor de la bomba de paletas gira, la punta de la paleta se adhiere a la superficie interna del estator bajo la acción de la fuerza centrífuga y el aceite a presión. De esta manera, el volumen de trabajo formado por las dos palas, el rotor y la superficie interior del estator primero absorbe aceite de pequeño a grande y luego descarga aceite de grande a pequeño. Cuando las cuchillas giran un círculo, la absorción y descarga de aceite se completan una vez.

Principio de funcionamiento

Cuando el rotor de la bomba de paletas gira, la punta de la paleta se adhiere a la superficie interna del estator bajo la acción de la fuerza centrífuga y el aceite a presión. De esta manera, el volumen de trabajo formado por las dos palas, el rotor y la superficie interior del estator primero absorbe aceite de pequeño a grande y luego descarga aceite de grande a pequeño. Cuando las cuchillas giran un círculo, la absorción y descarga de aceite se completan una vez.

Tipos de Bomba de paletas

Existen principalmente tres tipos de bombas de paletas, cada tipo tiene su propio conjunto de ventajas.

Bombas de paletas desequilibradas

Las bombas de paletas desequilibradas están formadas por un rotor cilíndrico desplazado dentro de una carcasa circular. Significa que los centros del rotor cilíndrico y la carcasa no coinciden. El centro de la carcasa y el centro del rotor están separados por cierta distancia. No existen fugas entre la carcasa y la punta de la paleta. Debido a las variaciones de presión entre los puertos de admisión y escape, se forma un empuje lateral en el eje del rotor. La vida útil del rodamiento se reduce debido a la fuerza lateral sobre el eje. Estos tipos de bombas de paletas se conocen como "bombas de paletas desequilibradas" debido a las fluctuaciones de presión entre los puertos de entrada y escape. No hay fuerza lateral sobre el eje del rotor en una bomba de paletas equilibrada.

Bombas de paletas equilibradas

La bomba rotativa de paletas equilibrada tiene una carcasa elíptica. La carcasa elíptica y el rotor tienen el mismo centro. No hay ninguna compensación. Estos tipos de bombas de paletas están diseñados para ser adaptables y se usan comúnmente en aplicaciones móviles e industriales. Debido a que estas bombas tienen dos entradas y dos salidas, no hay diferencia de presión entre las entradas y las salidas. Los dos puertos de entrada están en lados opuestos de la máquina. Del mismo modo, los puertos de salida también están en lados opuestos. El conjunto del puerto de entrada y salida equilibra fuerzas de empuje iguales y opuestas para que el eje del rotor no esté sujeto a fuerzas de empuje laterales. Esta bomba de equilibrio proporciona un rendimiento superior y una larga vida útil en una variedad de aplicaciones. Las bombas de paletas equilibradas tienen una vida útil de más de 24.000 horas en aplicaciones industriales. El tamaño de la cavidad entre dos paletas disminuye desde la entrada hasta la salida. La bomba aspira líquido a través del puerto de entrada y lo descarga a través del puerto de salida. El rotor está bajo alta presión en el área de salida y las fuerzas en las dos zonas de salida son iguales pero opuestas. Como resultado, no hay carga neta sobre los cojinetes del eje.

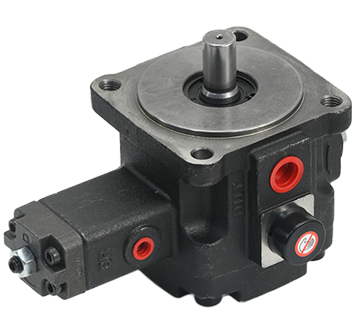

Bombas de paletas de desplazamiento variable

Las bombas de paletas de desplazamiento variable le permiten modificar el tamaño del bolsillo; la tasa de entrega cambia como resultado de los distintos tamaños del bolsillo de la bomba. Las paletas de este tipo de bombas de paletas no entran en contacto directo con la carcasa de la bomba. En esta bomba de paletas rotativa, un anillo separa las paletas de la carcasa. El anillo de respuesta es el nombre que se le da a este anillo. Un extremo de este anillo está unido al resorte, mientras que el otro extremo está unido al tornillo de ajuste. Los tornillos de ajuste modifican el tamaño del bolsillo de la bomba. A medida que el tornillo de ajuste comienza a girar, el anillo de respuesta sube y baja. El desplazamiento entre el centro del rotor y el centro del anillo de respuesta cambia a medida que el anillo de reacción oscila hacia arriba y hacia abajo. A medida que varía la compensación, el tamaño del bolsillo cambia, lo que afecta el caudal de entrega de la bomba.

Aplicaciones de la Bomba de paletas

Las aplicaciones típicas en las que se utilizan bombas de paletas son:
Transferencia de GLP
Carga y transmisión de combustible en sistemas automotrices y de aviación.
Refrigerantes de refrigeración: amoníaco, freones.
Industria química: transferencia de ácidos, disolventes, soluciones acuosas.
Disolventes, soluciones acuosas.
Dispensadores de bebidas

¿Cuáles son las ventajas de una bomba de paletas?

Las bombas de paletas son ideales para bombear líquidos de viscosidad baja a media, incluidos aquellos con gases arrastrados, y pueden brindar una salida precisa, suave y de baja pulsación. Con una presión de alimentación variable, una bomba de paletas seguirá proporcionando un flujo constante. Destacan especialmente por su cebado en seco, facilidad de mantenimiento y buenas características de succión durante la vida útil de la bomba. No hay contacto interno de metal con metal y las bombas autocompensan el desgaste mediante la extensión de las paletas. Las bombas de paletas pueden manejar líquidos ligeros a presiones relativamente altas y pueden funcionar en seco durante períodos cortos. También son reversibles, por lo que pueden usarse para cargar y descargar un recipiente y también garantizar que el líquido se recupere completamente de las mangueras de entrega.

¿Cómo elegir las especificaciones de los parámetros de la bomba de paletas?

1.Selección de presión nominal. La presión nominal de las bombas de paletas es 7MPa, 1OMPa, 16MPa, 2lMPa, 25MPa, 28MPa y 30MPa. Los mismos productos de bombas de paletas utilizan diferentes medios de trabajo y diferentes velocidades de rotación, y sus presiones nominales también son diferentes entre sí. Seleccione la bomba de paletas adecuada para el medio de trabajo, la velocidad y la presión de trabajo.

2. El principio de selección del desplazamiento nominal, la velocidad, la potencia motriz y los parámetros de bombas múltiples es el mismo que el de las bombas de engranajes.

3.Consideraciones de selección. Los productos de bombas de paletas de bajo ruido, como las bombas de paletas y las bombas de paletas, deben usarse en interiores y en aplicaciones donde se requiere ruido ambiental. En general, el ruido de una bomba de paletas de doble efecto es menor que el de una bomba de paletas de simple efecto, pero algunas bombas de paletas de simple efecto que toman algunas medidas técnicamente no tienen mucho ruido. Los factores de vida útil y precio de la bomba de paletas deben considerarse de manera integral. Especialmente al seleccionar la bomba de paletas variable o la bomba de paletas de doble efecto, es necesario comparar el efecto de ahorro de energía y el costo.
