Bomba de tornillo

Bomba de tornillo, también conocida como, “bomba de tornillo de Arquímedes”. Una bomba que utiliza la rotación de la paleta helicoidal para hacer que el cuerpo de agua gire hacia arriba en la dirección axial. Consta de un eje, una hoja espiral y una carcasa. Al bombear agua, coloque la bomba oblicuamente en el agua de modo que el ángulo de inclinación del eje principal de la bomba de agua sea menor que el ángulo de inclinación de la paleta helicoidal y el extremo inferior de la paleta helicoidal esté en contacto con el agua. Cuando el motor primario impulsa el eje de la bomba de tornillo para que gire a través del dispositivo de cambio de velocidad, el agua ingresa a las palas y sube a lo largo de la trayectoria de flujo en espiral hasta que sale. Estructura simple, fácil fabricación, gran caudal, pequeña pérdida de carga de agua, alta eficiencia, fácil reparación y mantenimiento, pero baja altura y baja velocidad, es necesario instalar un dispositivo de cambio de velocidad. Se utiliza principalmente para riego, drenaje y elevación de aguas residuales y lodos.

Principio de Funcionamiento

Cuando aumenta el volumen de la cámara de la bomba (a medida que el diafragma sube), la presión cae. Entonces, el líquido ingresa a la cámara. A medida que el diafragma desciende y el volumen disminuye, la presión de la cámara aumenta. Luego, el líquido extraído se expulsa. Finalmente, el diafragma, que vuelve a moverse hacia arriba, aspira líquido hacia la cámara y completa el ciclo. Este procedimiento es similar a lo que ocurre en un motor de combustión interna.
Las bombas de diafragma proporcionan un sello hermético entre el dispositivo de accionamiento y la cámara de compresión, lo que permite que la bomba mueva, comprima y evacue el medio sin necesidad de lubricación. Un diafragma elastomérico es un sello versátil y dinámico que elimina muchas otras limitaciones de los métodos de sellado. Además de no tener fugas, ofrece poca fricción y puede crearse para sensibilidad a baja presión. Con materiales adecuados, los diafragmas pueden sellar bajo diversas presiones y temperaturas sin requerir lubricante ni mantenimiento.

Principio de Funcionamiento

El dispositivo de la bomba de tornillo incluye tres partes: el motor primario, el dispositivo de transmisión de velocidad variable y la bomba de tornillo, que se compone de la paleta del tornillo, el eje de la bomba, el asiento del cojinete y la carcasa. La bomba de tornillo se instala oblicuamente entre las piscinas superior e inferior, y las aspas inferiores de la bomba de tornillo se sumergen debajo de la superficie del agua. Cuando el eje de la bomba gira, las palas helicoidales empujan el agua de la piscina hacia la ranura de la hoja, y el agua se eleva paso a paso a lo largo del eje helicoidal bajo la acción de las palas giratorias de la hélice hasta que llega a la salida de agua de la bomba helicoidal. La bomba de tornillo solo cambia la energía potencial del fluido, a diferencia de la bomba de agua de paletas, que convierte la energía mecánica en energía potencial y energía cinética del líquido transportado.

Tipos de Bomba de tornillo

Las bombas de tornillo vienen en una variedad de tipos y están disponibles en el mercado. A continuación se ofrecen breves explicaciones de la mayoría de los tipos de bombas de tornillo:
Bombas de un tornillo
Bombas de dos tornillos
Bombas de tres tornillos
Bombas de cuatro tornillos
Bombas de cinco tornillos

Bombas de un tornillo

Bombas PC, bombas helicoidales, bombas de cavidad simple y progresiva son nombres para bombas de un tornillo. En general, estas bombas no se consideran parte de la familia de las bombas de tornillo, ya que el rotor no tiene forma de tornillo sino más bien de un eje redondo arrugado.
Este tipo de bombas de tornillo son reversibles. Operan según el principio de desplazamiento positivo. Están formados por dos estatores de elastómero en espiral y un único rotor metálico en espiral. Estas bombas son apropiadas para líquidos que requieren un flujo constante y no pulsante.
Las bombas de un tornillo son conocidas por su alta capacidad de succión. Se utilizan en una variedad de aplicaciones como transporte, petróleo y gas, pintura, aguas residuales, papeles, cerámica, productos químicos, etc. Estas bombas pueden accionar fluidos abrasivos y no abrasivos con o sin componentes sólidos (aguas de sentina, lodos, aguas residuales, etc.) así como alimentos (ketchup, levadura, gelatina, etc.). Este tipo de bombas de tornillo son bastante económicas. Además no se obstruyen.

Bomba de dos tornillos

También conocidas como bombas de doble tornillo (bomba de doble tornillo), este tipo de bombas se utilizan comúnmente para aplicaciones de alta potencia, como la transferencia de tubos de petróleo pesado. Los tornillos de las bombas funcionan con el motor y los engranajes de sincronización se utilizan comúnmente para girar el siguiente tornillo.
Este tipo de bombas de tornillo son autocebantes además de giratorias. Por su excelente rendimiento, estas bombas se utilizan en los sectores alimentario, energético, marino y petroquímico. Las siguientes son las características de las dos bombas de tornillo:
Pueden funcionar a diferentes velocidades
Pueden secarse
Tienen una baja necesidad de NPSH
Pueden manejar un gran volumen de fluidos y viscosidades.
Toleran la contaminación
Tienen un bajo contenido de líquido.
Son extremadamente confiables

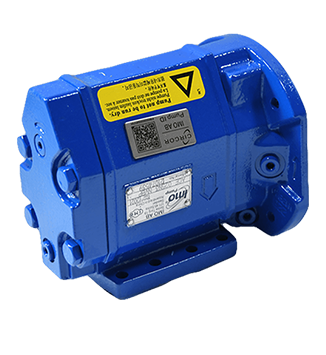

Bomba de tres tornillos

Este tipo de bombas de tornillo también se denominan “bombas de triple tornillo”. Sin el uso de engranajes de sincronización, el motor decide los tornillos de la bomba para girar los dos tornillos restantes que la rodean. Están formados por tres tornillos y un motor eléctrico que acciona los tornillos. Tiene un destornillador y dos tornillos que se accionan. El motor eléctrico acciona el tornillo atornillador, que a su vez acciona los tornillos accionados. Estos tornillos están entrelazados.
Se utilizan tres bombas de tornillo en aplicaciones menores como sistemas de lubricación
Además de los tres tipos de bombas de tornillo anteriores, hay cuatro bombas de tornillo y cinco bombas de tornillo, dos tipos de bombas de tornillo, todas pertenecen a la bomba de tornillos múltiples
La bomba multitornillo tiene bomba de doble tornillo, bomba de tres tornillos y bomba de cinco tornillos. Una de las bombas es un tornillo activo, un tornillo convexo diestro, el resto del tornillo accionado, un tornillo cóncavo zurdo

Bomba de cuatro tornillos

En general, este tipo de bombas de tornillo son bombas de dos tornillos con dos tornillos en cada rotor; sin embargo, cada rotor de bomba contiene dos tornillos que giran en direcciones opuestas. La bomba de cuatro tornillos succiona fluido hacia el puerto de succión, que luego se divide uniformemente y se envía a ambos extremos de la bomba.
Las corrientes de dos fluidos pasan a través de la bomba hasta el centro y luego se vuelven a unir antes de ingresar a la salida de descarga. La bomba de cuatro tornillos, al igual que la bomba de doble tornillo, utiliza engranajes de sincronización para impulsar el segundo rotor. Las bombas de cuatro tornillos se utilizan comúnmente en aplicaciones multifásicas y tuberías de transferencia de aceite. Las bombas de cuatro tornillos se utilizan comúnmente en aplicaciones multifásicas y de oleoductos.

Bomba de cinco tornillos

Los cuatro tornillos son accionados por un único rotor impulsor.
El funcionamiento de este tipo de bombas de tornillo es bastante similar al de una bomba de tres tornillos. Sin embargo, en lugar de tres tornillos, emplea cinco. Estas bombas, al igual que las bombas de tres tornillos, tienen un único rotor sumergible que acciona todos los tornillos restantes. Estas bombas se utilizan ampliamente en una variedad de aplicaciones, incluido el aceite hidráulico y de tuberías.

Aplicaciones de la Bomba de tornillo

En el recinto hay varias máquinas lubricantes e hidráulicas. Para suministrar aceite a equipos grandes, utilice bombas de tornillo.
Las bombas de tornillo son mejores para bombear aceites más pesados. Incluso pueden bombear líquidos con mayor viscosidad y mayores caudales.
Estas bombas son capaces de bombear líquido y gas al mismo tiempo. Como resultado, estas bombas se utilizan en una variedad de negocios de bombeo.
Las industrias de petróleo y gas, minería e industrial emplean esta bomba. Las industrias de cerámica, pintura, alimentos, productos químicos y papel emplean estas bombas.

Ventajas y Desventajas de las bombas de tornillo

Los siguientes son los beneficios y desventajas de una bomba de tornillo:

Ventajas de la Bomba de tornillo

En comparación con las bombas centrífugas, las bombas de tornillo tienen algunas ventajas. En primer lugar, no hay turbulencias ya que el líquido bombeado fluye axialmente. Esto evita que se formen burbujas en líquidos espesos.
Las bombas de tornillo se pueden utilizar para todos los fluidos
Estas bombas tienen un fácil mantenimiento
Tiene una construcción compacta
Puede secarse
Estos tienen un funcionamiento silencioso
Estas bombas proporcionan un flujo de fluido constante y sin pulsaciones
Esta bomba tiene una mayor eficiencia volumétrica
Alta fiabilidad
Necesita muy bajo mantenimiento
Alta robustez
Capacidad de autocebado
Es muy resistente a partículas de polvo y vapores de agua
La contaminación del líquido no se bombea mediante una bomba de tornillo.
También puedes bombear un líquido muy viscoso con bombas de tornillo sin perder el flujo.
Tiene una rotación sin fricción
Bombea el fluido a muy alta velocidad
Tiene una eficiencia muy alta
Pulsaciones bajas

Desentajas de la Bomba de tornillo

Alto costo de instalación.
Es necesario un lastre de gas para transmitir el gas ligero.
La velocidad y presión de bombeo serán un poco más lentas sin lastre de gas cuando se transmita el gas ligero.
